ຄຸນນະພາບການສະຫນອງໂດຍກົງຂອງໂຮງງານບັນລຸຄວາມຖືກຕ້ອງຫຼາຍກວ່າເກົ່າດ້ວຍ 2 Phase I/O Control Stepper Driver ທີ່ຜະລິດໃນປະເທດຈີນ. LICHUAN®ແມ່ນບັນລຸຄວາມຖືກຕ້ອງທີ່ໃຫຍ່ກວ່າດ້ວຍ 2 Phase I/O Control Stepper Driver ຜູ້ຜະລິດແລະຜູ້ສະຫນອງໃນປະເທດຈີນ.
ຟັງຊັນຂັບ | ຄໍາແນະນໍາ |
ຊ່ວງຄວາມໄວ ການຕັ້ງຄ່າ |
ສີ່ປຸ່ມ DIP SW5 ~ SW8 ຖືກໃຊ້ເພື່ອກໍານົດລະດັບຄວາມໄວຂອງໄດ. ທັງໝົດມີ 16 ຊ່ວງຄວາມໄວ. ເມື່ອຜູ້ໃຊ້ຕັ້ງຄ່າ ຄວາມໄວ, ຂັບຄວນຈະຖືກຢຸດກ່ອນ. ສໍາລັບການຕັ້ງຄ່າລະດັບຄວາມໄວສະເພາະ, ກະລຸນາປະຕິບັດຕາມຄໍາແນະນໍາໃນແຜງໄດ. |
ການຕັ້ງຄ່າປະຈຸບັນຜົນຜະລິດ | 8 ກະແສຜົນຜະລິດສາມາດຖືກຕັ້ງຄ່າສໍາລັບ Driver ຜ່ານ 3 ປຸ່ມກົດ SW1 ~ SW3. ເບິ່ງຄໍາແນະນໍາໄດເວີສໍາລັບການຕັ້ງຄ່າປະຈຸບັນຜົນຜະລິດ. |
ຟັງຊັນການໄຫຼເຄິ່ງອັດຕະໂນມັດ | ຟັງຊັນເຄິ່ງປະຈຸບັນອັດຕະໂນມັດສາມາດຕັ້ງຄ່າໄດ້ສໍາລັບ Driver ຜ່ານສະວິດ SW4. OFF ຫມາຍຄວາມວ່າປະຈຸບັນ quiescent ຖືກຕັ້ງເປັນເຄິ່ງຫນຶ່ງຂອງ ປະຈຸບັນປະຕິບັດງານ; ON ຫມາຍຄວາມວ່າປັດຈຸບັນ quiescent ແລະ dynamic ປັດຈຸບັນແມ່ນຄືກັນ. SW4 ຈະຖືກຕັ້ງເປັນ OFF ສໍາລັບການນໍາໃຊ້ທົ່ວໄປເພື່ອຫຼຸດຜ່ອນການຜະລິດຄວາມຮ້ອນຂອງມໍເຕີແລະໄດເວີແລະປັບປຸງຄວາມຫນ້າເຊື່ອຖື. ປະມານ 0.3s ຫຼັງຈາກຢຸດລົດໄຟກໍາມະຈອນ, ປະຈຸບັນຈະ ອັດຕະໂນມັດຫຼຸດລົງ 50% (ມູນຄ່າຕົວຈິງ 55%) ແລະທາງທິດສະດີ, ການຜະລິດຄວາມຮ້ອນຈະຫຼຸດລົງ 65%. |
ການໂຕ້ຕອບສັນຍານ | +5V ແລະ AGND ແມ່ນ terminals ບວກແລະລົບຂອງຜົນຜະລິດພະລັງງານ 5V; Al ແມ່ນ terminal ການປ້ອນຂໍ້ມູນແຮງດັນການປຽບທຽບ; DIR+ ແລະ DIR- ແມ່ນຈຸດບວກແລະລົບຂອງສັນຍານທິດທາງ: ENA+ ແລະ ENA- ແມ່ນຈຸດບວກ ແລະລົບຂອງສັນຍານເປີດ. |
ການໂຕ້ຕອບມໍເຕີ | A+ ແລະ A- ເຊື່ອມຕໍ່ກັບ terminals ໃນທາງບວກແລະທາງລົບຂອງໄລຍະ A winding ຂອງ stepper motor; B+ ແລະ B- ເຊື່ອມຕໍ່ກັບ terminals ບວກແລະລົບ, ເມື່ອ A ແລະ B ໄລຍະ windings ຖືກສະຫຼັບ, ທິດທາງ motor ຈະຖືກປີ້ນກັບກັນ; |
ຕົວເຊື່ອມຕໍ່ພະລັງງານ | ໃຊ້ການສະຫນອງພະລັງງານ AC / DC, ລະດັບແຮງດັນແມ່ນ 24 ~ 110VDC ຫຼື 18 ~ 80VAC, terminals ບໍ່ໄດ້ແບ່ງອອກເປັນຂົ້ວບວກແລະລົບ, ການສະຫນອງພະລັງງານທີ່ແນະນໍາແມ່ນ DC 48V, ແລະພະລັງງານແມ່ນຫຼາຍກ່ວາ 250W. |
ແສງຕົວຊີ້ວັດ | ມີໄຟຊີ້ບອກສີຂຽວ 1 ອັນ ແລະໄຟຊີ້ບອກສີແດງ 1 ອັນຢູ່ Driver. ສີຂຽວແມ່ນໄຟຊີ້ບອກພະລັງງານ, ມັນຈະສະຫວ່າງໃນເວລາທີ່ Driver ເຊື່ອມຕໍ່ກັບການສະຫນອງພະລັງງານ; ສີແດງແມ່ນໄຟຊີ້ບອກຄວາມລົ້ມເຫຼວ, ມັນຈະສະຫວ່າງໃນເວລາທີ່ແຮງດັນເກີນຫຼືຄວາມລົ້ມເຫຼວຂອງປະຈຸບັນເກີດຂຶ້ນ. ຕົວຊີ້ວັດສີແດງປິດລົງຫຼັງຈາກຄວາມລົ້ມເຫຼວຖືກລົບລ້າງ. ຄວາມລົ້ມເຫຼວຂອງ Driver ສາມາດຖືກລົບລ້າງພຽງແຕ່ໂດຍການເຊື່ອມຕໍ່ກັບການສະຫນອງພະລັງງານແລະການນໍາໃຊ້ຄືນໃຫມ່. |
ການຕິດຕັ້ງ ບັນທຶກ |
ຂະຫນາດຂອງໄດເວີ: 150x97.5x52.6mm, pitch ການຕິດຕັ້ງຂອງຮູ: 138.5mm. ການຕິດຕັ້ງທັງແນວນອນແລະແນວຕັ້ງສາມາດເລືອກໄດ້ (ການຕິດຕັ້ງແນວຕັ້ງແມ່ນແນະນໍາ). ໄດເວີຈະຖືກຕິດຕັ້ງຢ່າງໃກ້ຊິດກັບຕູ້ໂລຫະສໍາລັບການກະຈາຍຄວາມຮ້ອນ. |

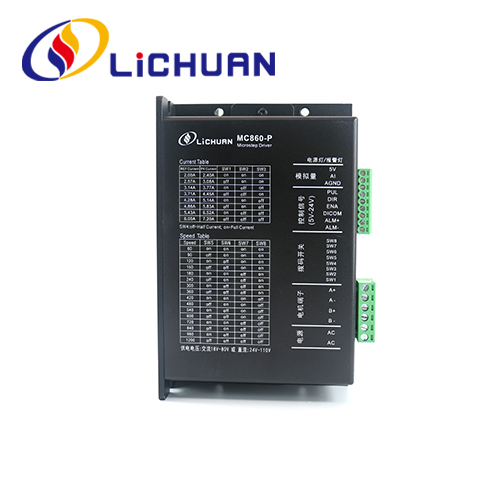

ລະດັບຄວາມໄວ, ໄດນາມິກແລະເຄິ່ງຫນຶ່ງ / ເຕັມປະຈຸບັນຂອງໄດ MC860P ສາມາດຖືກກໍານົດດັ່ງຕໍ່ໄປນີ້ໂດຍຜ່ານສະວິດ 8-bit DIP:
Output ສູງສຸດ ປະຈຸບັນ | ຜົນຜະລິດສະເລ່ຍປັດຈຸບັນ | SW1 | SW2 | SW3 |
2.4A | 2.00A | ສຸດ | ສຸດ | ສຸດ |
3.0A | 2.57A | ປິດ | ສຸດ | ສຸດ |
3.7A | 3.14A | ສຸດ | ປິດ | ສຸດ |
4.3A | 3.71A | ປິດ | ປິດ | ສຸດ |
5.0A | 4.28A | ສຸດ | ສຸດ | ປິດ |
5.6A | 4.86A | ປິດ | ສຸດ | ປິດ |
6.4A | 5.43A | ສຸດ | ປິດ | ປິດ |
7.0A | 6.00A | ປິດ | ປິດ | ປິດ |
SPD 60 |
SW5 ສຸດ |
SW6 ສຸດ |
SW7 ສຸດ |
SW8 ສຸດ |
120 | ປິດ | ສຸດ | ສຸດ | ສຸດ |
180 | ສຸດ | ປິດ | ສຸດ | ສຸດ |
240 | ປິດ | ປິດ | ສຸດ | ສຸດ |
300 | ສຸດ | ສຸດ | ປິດ | ສຸດ |
360 | ປິດ | ສຸດ | ປິດ | ສຸດ |
420 | ສຸດ | ປິດ | ປິດ | ສຸດ |
600 | ປິດ | ປິດ | ປິດ | ສຸດ |
800 | ສຸດ | ສຸດ | ສຸດ | ປິດ |
900 | ປິດ | ສຸດ | ສຸດ | ປິດ |
1000 | ສຸດ | ປິດ | ສຸດ | ປິດ |
1100 | ປິດ | ປິດ | ສຸດ | ປິດ |
1200 | ສຸດ | ສຸດ | ປິດ | ປິດ |
1300 | ປິດ | ສຸດ | ປິດ | ປິດ |
1400 | ສຸດ | ປິດ | ປິດ | ປິດ |
1500 |
|
|
|
|
