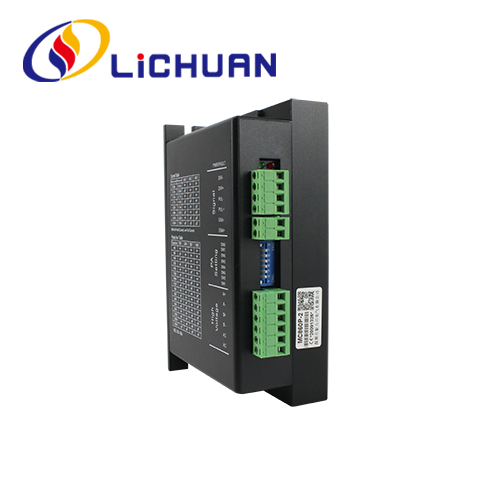

LICHUAN®ຍິນດີຕ້ອນຮັບທ່ານຢ່າງອົບອຸ່ນກັບການຂາຍຍົກ 2 Phase I/O Control Stepper Driver Precise And Reliable Control ຈາກໂຮງງານຂອງພວກເຮົາ. ຜະລິດຕະພັນຂອງພວກເຮົາໄດ້ຮັບການຢັ້ງຢືນ CE ແລະປະຈຸບັນມີສິນຄ້າຄົງຄັງຂອງໂຮງງານເປັນຈໍານວນຫຼວງຫຼາຍ. ພວກເຮົາຈະສະຫນອງການບໍລິການທີ່ດີແລະລາຄາໂຮງງານຫຼຸດລາຄາ.
ຟັງຊັນຂັບ | ຄໍາແນະນໍາ |
ຊ່ວງຄວາມໄວ ການຕັ້ງຄ່າ |
ສີ່ປຸ່ມ DIP SW5 ~ SW8 ຖືກໃຊ້ເພື່ອກໍານົດຂອບເຂດຄວາມໄວຂອງໄດ. ມີ 16 ຊ່ວງຄວາມໄວໃນຈໍານວນທັງຫມົດ. ເມື່ອຜູ້ໃຊ້ຕັ້ງຄ່າ ຄວາມໄວ, ຂັບຄວນຈະຖືກຢຸດກ່ອນ. ສໍາລັບການຕັ້ງຄ່າລະດັບຄວາມໄວສະເພາະ, ກະລຸນາປະຕິບັດຕາມຄໍາແນະນໍາໃນແຜງໄດ. |
ການຕັ້ງຄ່າປະຈຸບັນຜົນຜະລິດ | ສາມາດຕັ້ງກະແສໄຟຟ້າໄດ້ 8 ອັນສຳລັບ Driver ຜ່ານ 3 ປຸ່ມກົດ SW1~SW3. ເບິ່ງຄຳແນະນຳໄດເວີສຳລັບການຕັ້ງຄ່າປັດຈຸບັນອອກ. |
ຟັງຊັນການໄຫຼເຄິ່ງອັດຕະໂນມັດ | ຟັງຊັນເຄິ່ງປະຈຸບັນອັດຕະໂນມັດສາມາດຕັ້ງຄ່າໄດ້ສໍາລັບ Driver ຜ່ານສະວິດ SW4. OFF ຫມາຍຄວາມວ່າປະຈຸບັນ quiescent ຖືກຕັ້ງເປັນເຄິ່ງຫນຶ່ງຂອງ ປະຈຸບັນປະຕິບັດງານ; ON ຫມາຍຄວາມວ່າປັດຈຸບັນ quiescent ແລະ dynamic ປັດຈຸບັນແມ່ນຄືກັນ. SW4 ຈະຖືກຕັ້ງເປັນ OFF ສໍາລັບການນໍາໃຊ້ທົ່ວໄປເພື່ອ ຫຼຸດຜ່ອນການຜະລິດຄວາມຮ້ອນຂອງມໍເຕີແລະໄດເວີແລະປັບປຸງຄວາມຫນ້າເຊື່ອຖື. ປະມານ 0.3s ຫຼັງຈາກຢຸດລົດໄຟກໍາມະຈອນ, ປະຈຸບັນຈະຫຼຸດລົງອັດຕະໂນມັດ 50% (ມູນຄ່າຕົວຈິງ 55%) ແລະທາງທິດສະດີ, ການຜະລິດຄວາມຮ້ອນຈະຫຼຸດລົງ 65%. |
ການໂຕ້ຕອບສັນຍານ | PUL+ ແລະ PUL- ແມ່ນຈຸດຄວບຄຸມການເລີ່ມຕົ້ນຂອງມໍເຕີ, ເຊິ່ງຮອງຮັບສັນຍານສະຫຼັບ 5V ຫຼື 24V; DIR+ ແລະ DIR- ແມ່ນຈຸດບວກ ແລະທາງລົບຂອງສັນຍານທິດທາງ; ENA+ ແລະ ENA- ແມ່ນຈຸດບວກ ແລະທາງລົບຂອງສັນຍານເປີດໃຊ້ງານ. |
ການໂຕ້ຕອບມໍເຕີ | A+ ແລະ A- ເຊື່ອມຕໍ່ກັບ terminals ໃນທາງບວກແລະທາງລົບຂອງໄລຍະ A winding ຂອງ stepper motor; B+ ແລະ B- ເຊື່ອມຕໍ່ກັບ terminals ບວກແລະລົບ, ເມື່ອ A ແລະ B ໄລຍະ windings ຖືກສະຫຼັບ, ທິດທາງ motor ຈະຖືກປີ້ນກັບກັນ; |
ຕົວເຊື່ອມຕໍ່ພະລັງງານ | ໃຊ້ການສະຫນອງພະລັງງານ AC / DC, ລະດັບແຮງດັນແມ່ນ 24 ~ 110VDC ຫຼື 18 ~ 80VAC, terminals ບໍ່ໄດ້ແບ່ງອອກເປັນຂົ້ວບວກແລະລົບ, ການສະຫນອງພະລັງງານທີ່ແນະນໍາແມ່ນ DC 48V, ແລະພະລັງງານແມ່ນຫຼາຍກ່ວາ 250W. |
ແສງຕົວຊີ້ວັດ | ມີໄຟຊີ້ບອກສີຂຽວ 1 ອັນ ແລະໄຟຊີ້ບອກສີແດງ 1 ອັນຢູ່ Driver. ສີຂຽວແມ່ນໄຟຊີ້ບອກພະລັງງານ, ມັນຈະສະຫວ່າງໃນເວລາທີ່ Driver ເຊື່ອມຕໍ່ກັບການສະຫນອງພະລັງງານ; ສີແດງແມ່ນໄຟຊີ້ບອກຄວາມລົ້ມເຫຼວ, ມັນຈະສະຫວ່າງໃນເວລາທີ່ແຮງດັນເກີນຫຼືຄວາມລົ້ມເຫຼວຂອງປະຈຸບັນເກີດຂຶ້ນ. ໄຟຕົວຊີ້ວັດສີແດງຈະຖືກປິດຫຼັງຈາກຄວາມລົ້ມເຫຼວຖືກລົບລ້າງ. ຄວາມລົ້ມເຫຼວຂອງ Driver ສາມາດຖືກລົບລ້າງພຽງແຕ່ໂດຍການເຊື່ອມຕໍ່ກັບການສະຫນອງພະລັງງານແລະການນໍາໃຊ້ຄືນໃຫມ່ |
ການຕິດຕັ້ງ ບັນທຶກ |
ຂະຫນາດຂອງໄດເວີ: 150x97.5x52.6mm, in stallation pitch of holes: 138.5mm. ການຕິດຕັ້ງທັງແນວນອນແລະແນວຕັ້ງສາມາດເລືອກໄດ້ (ການຕິດຕັ້ງແນວຕັ້ງແມ່ນແນະນໍາ). ໄດເວີຈະຖືກຕິດຕັ້ງຢ່າງໃກ້ຊິດກັບຕູ້ໂລຫະສໍາລັບການກະຈາຍຄວາມຮ້ອນ. |
ລະດັບຄວາມໄວ, ໄດນາມິກແລະເຄິ່ງຫນຶ່ງ / ເຕັມປະຈຸບັນຂອງໄດ MC860P-2 ສາມາດຖືກຕັ້ງຄ່າດັ່ງຕໍ່ໄປນີ້ຜ່ານປຸ່ມ DIP 8-bit:
Output ສູງສຸດ ປະຈຸບັນ | ຜົນຜະລິດສະເລ່ຍປັດຈຸບັນ | SW1 | SW2 | SW3 |
2.4A | 2.0A | ສຸດ | ສຸດ | ສຸດ |
3.08A | 2.57A | ປິດ | ສຸດ | ສຸດ |
3.77A | 3.14A | ສຸດ | ປິດ | ສຸດ |
4.45A | 3.71A | ປິດ | ປິດ | ສຸດ |
5.14A | 4.28A | ສຸດ | ສຸດ | ປິດ |
5.83A | 4.86A | ປິດ | ສຸດ | ປິດ |
6.52A | 5.43A | ສຸດ | ປິດ | ປິດ |
7.2A | 6.0A | ປິດ | ປິດ | ປິດ |
SPD | SW5 | SW6 | SW7 | SW8 |
60 | ສຸດ | ສຸດ | ສຸດ | ສຸດ |
90 | ປິດ | ສຸດ | ສຸດ | ສຸດ |
120 | ສຸດ | ປິດ | ສຸດ | ສຸດ |
150 | ປິດ | ປິດ | ສຸດ | ສຸດ |
180 | ສຸດ | ສຸດ | ປິດ | ສຸດ |
240 | ປິດ | ສຸດ | ປິດ | ສຸດ |
300 | ສຸດ | ປິດ | ປິດ | ສຸດ |
360 | ປິດ | ປິດ | ປິດ | ສຸດ |
420 | ສຸດ | ສຸດ | ສຸດ | ປິດ |
480 | ປິດ | ສຸດ | ສຸດ | ປິດ |
540 | ສຸດ | ປິດ | ສຸດ | ປິດ |
600 | ປິດ | ປິດ | ສຸດ | ປິດ |
720 | ສຸດ | ສຸດ | ປິດ | ປິດ |
840 | ປິດ | ສຸດ | ປິດ | ປິດ |
960 | ສຸດ | ປິດ | ປິດ | ປິດ |
1200 |
|
|
|
|
