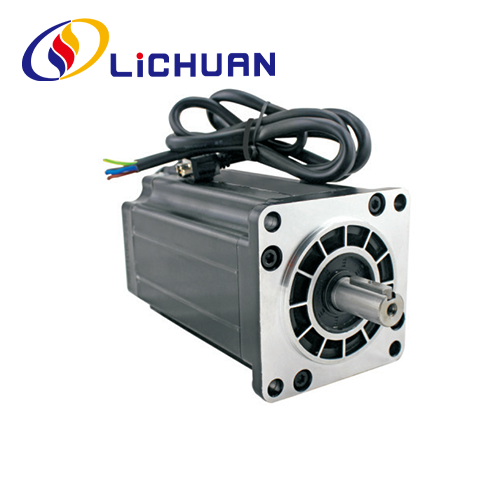

110 Series 3 Phase Nema42 Closed Loop Stepper Motor

LICHUAN®ເປັນຜູ້ນໍາມືອາຊີບຈີນ 110 Series 3 Phase Nema42 Closed Loop Stepper Motor ຜູ້ຜະລິດທີ່ມີຄຸນນະພາບສູງແລະລາຄາທີ່ເຫມາະສົມ. ຍິນດີຕ້ອນຮັບຕິດຕໍ່ພວກເຮົາ.

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

ຄຸນນະພາບສູງ 110 Series 3 Phase Nema42 Closed Loop Stepper Motor ຖືກສະເໜີໃຫ້ໂດຍຜູ້ຜະລິດຈີນ LICHUAN®. ຊື້ 110 Series 3 Phase Nema42 Closed Loop Stepper Motor ທີ່ມີຄຸນນະພາບສູງໂດຍກົງກັບລາຄາຕໍ່າ.

110 series 3 phase Nema42 closed loop stepper motor, ການນໍາໃຊ້ຂອງວັດຖຸດິບຄຸນນະພາບສູງແລະມາດຕະຖານສູງເຫຼັກຊິລິຄອນສະກົດຈິດຖາວອນ, ມີ 1000-line encoder ຄວາມແມ່ນຍໍາສູງ, ຢ່າງສົມບູນເອົາຊະນະບັນຫາ stepper motor ເປີດ loop, ໃນຂະນະທີ່ເສີມຂະຫຍາຍຢ່າງຫຼວງຫຼາຍ. motor ປະສິດທິພາບຄວາມໄວສູງ, ເພື່ອອໍານວຍຄວາມສະດວກໃນການຍົກລະດັບໂຄງການຂັບລົດແບບດັ້ງເດີມ, ການຫຼຸດຜ່ອນຄ່າໃຊ້ຈ່າຍເມື່ອທຽບກັບ servo motor ເພື່ອຫຼຸດຜ່ອນຫຼາຍກ່ວາ 50%. ຄວາມຍາວມໍເຕີ 161mm ~ 219mm, ຊ່ວງ torque: 12N.m ~ 20N.m, motor shaft ເສັ້ນຜ່າສູນກາງ 19mm. 110 ຊຸດ 3 ໄລຍະ Nema42 ປິດວົງຈອນ stepper motor ສາມາດຈັບຄູ່ໄດເວີ 3 ປະເພດ: RS485. Canopen.Pulse ໄດເວີຄວບຄຸມ.

ພາຣາມິເຕີປະສິດທິພາບທາງໄຟຟ້າ

ລາຍການ	ຂໍ້ມູນຈໍາເພາະ
ຄວາມຖືກຕ້ອງຂອງມຸມ	±5% (ຂັ້ນຕອນເຕັມ)
ຄວາມຕ້ານທານ ຄວາມຖືກຕ້ອງ	±10%(20℃)
ຄວາມຖືກຕ້ອງຂອງ inductance	±20%(1KHz)
ອຸນຫະພູມເພີ່ມຂຶ້ນ	80°℃ ສູງສຸດ (ຈັດອັນດັບ ປັດຈຸບັນ, ເປີດ 2 ເຟດ ເປີດ)
ອຸນຫະພູມສະພາບແວດລ້ອມ	-20℃~* 50℃
Insulation Resistance	100MQmin 500VDC
ຄວາມແຮງຂອງ Dielectric	500V AC 1 ນາທີ
ອະນຸຍາດ Radial Load	ສູງສຸດ 0.02 ມມ. (450ກຣັມ)
ອະນຸຍາດ Thrust Load	ສູງສຸດ 0.08 ມມ. (450ກຣັມ)
Radial Max Load	220N (20mm ຈາກ ໜ້າແປນ )
Shaft Max Load	60 ນ

Serles	ຂັ້ນຕອນ ມຸມ(")	ຄວາມຍາວ (ມມ)	ຖືແຮງບິດ(N.m)	ໄລຍະ ປັດຈຸບັນ (A)	ພືດຫມູນວຽນ inertia (g.cm²)	ໄລຍະ ຄວາມຕ້ານທານ (Q)	ໄລຍະ inductance(mH)	ກົງກັນ ຄົນຂັບ	ນຳ ສາຍ(ເບີ)	ນ້ຳໜັກ (kg)
LC110H3151	1.2	161	12	6.0	9720	1.89	8.34	LCDA2260E	3	6.6
LC110H3185	1.2	185	16	6.4	13560	1.89	8.73	LCDA2260E	3	9.0
LC110H3219	1.2	219	20	6.9	17400	1.859	7.26	LCDA2260E	3	11.1

ຂ້າງເທິງແມ່ນຜະລິດຕະພັນຕົວແທນ. ຜະລິດຕະພັນສາມາດປັບແຕ່ງໄດ້!

ຮູບຮ່າງແລະຂະຫນາດການຕິດຕັ້ງ (ຫນ່ວຍງານ: mm)

ໂຫມດ Shaft ຂອງມໍເຕີ

ຕົວແບບ	ເພົາ ເສັ້ນຜ່າສູນກາງ(ມມ)	ເພົາ ສ່ວນຂະຫຍາຍ(ມມ)	Shaftt ຄວາມຍາວ(ມມ)
LC110H3151	f19	ປຸ່ມກົດ 6x 30	40
LC110H3185	f19	ປຸ່ມກົດ 6x 30	40
LC110H3219	f19	ປຸ່ມກົດ 6x 30	40

ແຜນວາດສາຍໄຟມໍເຕີ

ສີສາຍໄຟມໍເຕີ

ຄໍານິຍາມຂອງຕົວເຂົ້າລະຫັດ ສີນຳ

1	ສີເຫຼືອງ	EB+
2	ສີຂຽວ	EB-
3	ສີດໍາ	EA+
4	ສີຟ້າ	EA-
5	ສີແດງ	+5VCC
6	ສີຂາວ	EGND

ບັນທຶກ

1.Phases ຈະຖືກເຊື່ອມຕໍ່ຢ່າງຖືກຕ້ອງໃນຂະນະທີ່ເຊື່ອມຕໍ່ມໍເຕີແລະໄດເວີ.
2. ການຜະລິດຄວາມຮ້ອນທີ່ຊັດເຈນຂອງມໍເຕີອາດຈະເກີດຂຶ້ນພາຍໃຕ້ ສະພາບການຂັບລົດທີ່ແຕກຕ່າງກັນ. ອຸນຫະພູມຫນ້າດິນຂອງ ມໍເຕີໄດ້ຖືກອະນຸຍາດໃຫ້ເກີນ 85 ° C ໃນລະຫວ່າງການປະຕິບັດງານ.
3. ມໍເຕີຕ້ອງໄດ້ຮັບການຕໍາແຫນ່ງໂດຍ rabbet ການຕິດຕັ້ງເທິງ ການປົກຫຸ້ມຂອງຫນ້າຂອງ motor, ເອົາໃຈໃສ່ຈະໄດ້ຮັບການຈ່າຍຄ່າຄວາມຜິດພາດ ການຈັບຄູ່, ແລະຄວາມເຂັ້ມຂົ້ນລະຫວ່າງ shaft motor ແລະການໂຫຼດຈະຖືກຄວບຄຸມຢ່າງເຂັ້ມງວດ. loop stepper motor ສາມາດຈັບຄູ່ໄດ້ສໍາລັບຄົນຂັບ 3 ປະເພດ: RS485. Canopen.Pulse ໄດເວີຄວບຄຸມ.

ແຜນວາດສາຍໄຟຂອງແອັບພລິເຄຊັນ

ລະບົບການຄວບຄຸມມໍເຕີ steppr ສົມບູນຄວນປະກອບມີ prduct ທີ່ສະແດງຂ້າງລຸ່ມນີ້

ການຫຸ້ມຫໍ່ຜະລິດຕະພັນ

Lichuan ໂຮງງານຜະລິດຜະລິດຕະພັນເຄື່ອງຈັກ

ເຄື່ອງແກະສະຫຼັກ
ອຸປະກອນການເຄືອບ
ເຄື່ອງໝາຍ Fiber laster
ເຄື່ອງ Screwing
ເຄື່ອງທົດສອບ
ເຄື່ອງພິມ UV

ເຄື່ອງ Soldering ອັດຕະໂນມັດ
ຖືເຄື່ອງທົດສອບແຮງບິດ
ເຄື່ອງ Screw
ເຄື່ອງ Oscillograph

ຄໍາຮ້ອງສະຫມັກອຸດສາຫະກໍາ

ແຂນຫຸ່ນຍົນ
ເຄື່ອງຕັດເລເຊີ
ການພິມ 3 ມິຕິ
ເຄື່ອງ CNC
ຢືນຢັນອັດຕະໂນມັດ
ເຄື່ອງແກະສະຫຼັກ
