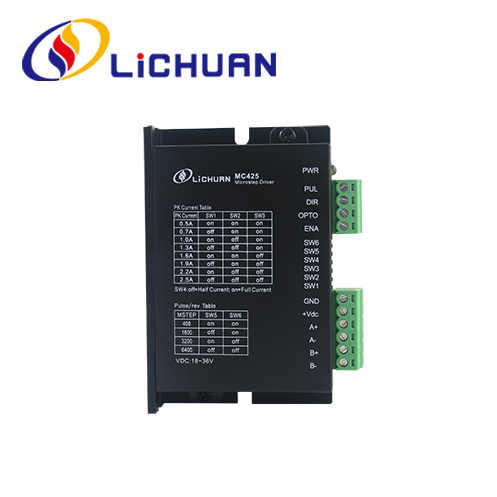

Ultra Smooth 2 Phase Hybrid Stepper Motor Driver

LICHUAN®ແມ່ນຜູ້ຜະລິດແລະຜູ້ສະ ໜອງ ໄດເວີ Hybrid Stepper Motor Ultra Smooth 2 Phase ໃນປະເທດຈີນ.

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

ລາຄາຕ່ໍາຄຸນນະພາບ Ultra Smooth 2 Phase Hybrid Stepper Motor Driver ໃນສະຕັອກ. LICHUAN®ແມ່ນຜູ້ຜະລິດແລະຜູ້ສະ ໜອງ ໄດເວີ Hybrid Stepper Motor Ultra Smooth 2 Phase ໃນປະເທດຈີນ.

ການແນະນໍາຜະລິດຕະພັນ

MC425E ຮັບຮອງເອົາຊິບ DSP ຄວບຄຸມມໍເຕີພິເສດຫຼ້າສຸດແລະເຕັກໂນໂລຢີການຄວບຄຸມ servo, ແກ້ໄຂບັນຫາຂັ້ນຕອນທີ່ຂາດຫາຍໄປສໍາລັບມໍເຕີ stepper ຮອບເປີດ, ແນ່ນອນປັບປຸງການເຮັດວຽກຂອງມໍເຕີດ້ວຍຄວາມໄວສູງ, ຫຼຸດຜ່ອນການຜະລິດຄວາມຮ້ອນແລະການສັ່ນສະເທືອນຂອງມໍເຕີ, ເພີ່ມຄວາມໄວໃນການປຸງແຕ່ງແລະຄວາມແມ່ນຍໍາຂອງເຄື່ອງຈັກ, ຫຼຸດລົງ. ການນໍາໃຊ້ພະລັງງານ. ໃຊ້ກັບ 2 ໄລຍະ Nema17 hybrid motors stepper, ແມ່ນສະດວກສໍາລັບການຍົກລະດັບວິທີແກ້ໄຂໄດເວີ stepper ແບບດັ້ງເດີມແລະສ່ວນໃຫຍ່ແມ່ນການຫຼຸດຜ່ອນຄ່າໃຊ້ຈ່າຍ.

ຄຸນສົມບັດ MC425E

● ຊ່ວງແຮງດັນ: DC18V～36V
● ກະແສໄຟຟ້າສູງສຸດ: 2.5A
● ໄລຍະການແບ່ງຍ່ອຍ: 400～6400ppr
● Pulse form: ກໍາມະຈອນ + ທິດທາງ
● ຄວາມຖີ່ຂອງການຕອບສະໜອງ Impulse: 0～200KHz
● ພາລາມິເຕີມໍເຕີຟັງຊັນປັບອັດຕະໂນມັດດ້ວຍຫນ້າທີ່ປ້ອງກັນເຊັ່ນ: over voltage, over current, ຕິດຕາມຄວາມຜິດພາດອອກຈາກຄວາມທົນທານ, ແລະອື່ນໆ.
● ລາຍລະອຽດເພີ່ມເຕີມ Pls ກວດສອບຄູ່ມືການຂັບລົດກ່ຽວກັບ "ດາວໂຫລດ" ລາຍການ.

ຕົວກໍານົດການດ້ານວິຊາການ

● ໄລຍະການປ້ອນຂໍ້ມູນ: DC18V～36V
● ກະແສໄຟຟ້າສູງສຸດ: 2.5A
● ຊ່ວງຍ່ອຍ: 400～6400ppr
● ຮູບແບບກໍາມະຈອນ: pulse +direction
● ຄວາມຖີ່ຂອງການຕອບໂຕ້ Impulse: 0～200KHz
● ພາຣາມິເຕີມໍເຕີຟັງຊັນປັບອັດຕະໂນມັດ
●ມີຫນ້າທີ່ປ້ອງກັນເຊັ່ນ overvoltage, overcurrent, ຕິດຕາມຄວາມຜິດພາດອອກຈາກຄວາມທົນທານ, ແລະອື່ນໆ.

ຕົວກໍານົດການດ້ານສິ່ງແວດລ້ອມ

●ອຸນຫະພູມເກັບຮັກສາ: -20 ℃ ~ 65 ℃
●ອຸນຫະພູມປະຕິບັດງານ: 0 ℃ ~ 50 ℃
● ຄວາມຊຸ່ມຊື້ນ: 40～90%RH(ບໍ່ condensing)
● ຄວາມຖີ່ຂອງການສັ່ນສະເທືອນ: ໜ້ອຍກວ່າ 0.5G(4.9m/s2)10Hz~55Hz(ບໍ່ຕໍ່ເນື່ອງ)
● ຫຼີກລ່ຽງຂີ້ຝຸ່ນ, ຮອຍເປື້ອນຂອງນໍ້າມັນ, ແກັສທີ່ກັດກ່ອນ, ສະຖານທີ່ທີ່ມີຄວາມຊຸ່ມຊື່ນຫຼາຍເກີນໄປ ແລະ ການສັ່ນສະເທືອນທີ່ແຮງເກີນໄປ, ແລະຫ້າມບໍ່ໃຫ້ແກັສໄວໄຟ ແລະ ຂີ້ຝຸ່ນທີ່ເປັນຕົວນໍາ.

ຄຳອະທິບາຍຟັງຊັນ Drive

ຟັງຊັນຂັບ	ຄໍາແນະນໍາ
Microstep ການຕັ້ງຄ່າຍ່ອຍ	4 ພາກສ່ວນຍ່ອຍ microstep ສາມາດຖືກຕັ້ງຄ່າສໍາລັບ Driver ຜ່ານ 2 ປຸ່ມກົດ SW5 ~ SW6. ໄດເວີຈະຖືກຢຸດໃນຂະນະທີ່ຕັ້ງການແບ່ງຍ່ອຍ. ເບິ່ງຄໍາແນະນໍາກະດານໄດເວີສໍາລັບການຕັ້ງຄ່າຍ່ອຍ microstep.
ປະຈຸບັນຜົນຜະລິດ ການຕັ້ງຄ່າ	8 ກະແສຜົນຜະລິດສາມາດຖືກຕັ້ງຄ່າສໍາລັບ Driver ຜ່ານ 3 ປຸ່ມກົດ SW1 ~ SW3. ເບິ່ງຄໍາແນະນໍາກະດານໄດເວີສໍາລັບການຕັ້ງຄ່າປະຈຸບັນຜົນຜະລິດ.
ຟັງຊັນເຄິ່ງໄຫຼອັດຕະໂນມັດ	ຟັງຊັນເຄິ່ງປະຈຸບັນອັດຕະໂນມັດສາມາດຕັ້ງຄ່າໄດ້ສໍາລັບ Driver ຜ່ານສະວິດ SW4. OFF ຫມາຍຄວາມວ່າປະຈຸບັນ quiescent ຖືກຕັ້ງເປັນເຄິ່ງຫນຶ່ງຂອງ ປະຈຸບັນປະຕິບັດງານ; ON ຫມາຍຄວາມວ່າປັດຈຸບັນ quiescent ແລະ dynamic ປັດຈຸບັນແມ່ນຄືກັນ. SW4 ຈະຖືກຕັ້ງເປັນ OFF ສໍາລັບການນໍາໃຊ້ທົ່ວໄປເພື່ອຫຼຸດຜ່ອນການຜະລິດຄວາມຮ້ອນຂອງມໍເຕີແລະໄດເວີແລະປັບປຸງຄວາມຫນ້າເຊື່ອຖື. ປະມານ 0.3s ຫຼັງຈາກຢຸດລົດໄຟກໍາມະຈອນ, ປະຈຸບັນຈະ ອັດຕະໂນມັດຫຼຸດລົງ 50% (ມູນຄ່າຕົວຈິງ 55%) ແລະທາງທິດສະດີ, ການຜະລິດຄວາມຮ້ອນຈະຫຼຸດລົງ 65%.
ການໂຕ້ຕອບສັນຍານ	PULis the negative terminal of pulse signal control; DIR is the negative terminal of direction signal; ENA is the negative terminal of enable signal; OPT is the positive terminal of pulse/direction/enable signal (5V public terminal).
ການໂຕ້ຕອບມໍເຕີ	A+ ແລະ A- ເຊື່ອມຕໍ່ກັບ terminals ໃນທາງບວກແລະທາງລົບຂອງໄລຍະ A winding ຂອງ stepper motor; B+ ແລະ B- ເຊື່ອມຕໍ່ກັບ terminals ບວກແລະລົບຂອງໄລຍະ B winding ຂອງ stepper motor. ເມື່ອສາຍລົມໄລຍະ A ແລະ B ຖືກປ່ຽນ, ທິດທາງມໍເຕີຈະຖືກປີ້ນກັບກັນ.
ຕົວເຊື່ອມຕໍ່ພະລັງງານ	ການສະຫນອງພະລັງງານ DC, ໄລຍະແຮງດັນ input: 18V-36VDC, 24V DC ແມ່ນແນະນໍາ
ແສງຕົວຊີ້ວັດ	ມີໄຟຊີ້ບອກສີຂຽວ 1 ອັນ ແລະໄຟຊີ້ບອກສີແດງ 1 ອັນຢູ່ Driver. ສີຂຽວແມ່ນໄຟຊີ້ບອກພະລັງງານ, ມັນຈະສະຫວ່າງໃນເວລາທີ່ Driver ເຊື່ອມຕໍ່ກັບການສະຫນອງພະລັງງານ; ສີແດງແມ່ນໄຟຊີ້ບອກຄວາມລົ້ມເຫຼວ, ມັນຈະສະຫວ່າງໃນເວລາທີ່ຄວາມລົ້ມເຫຼວຂອງແຮງດັນເກີນຫຼືເກີນປະຈຸບັນເກີດຂຶ້ນ. ຕົວຊີ້ວັດສີແດງຈະຫມົດໄປຫຼັງຈາກຄວາມລົ້ມເຫຼວຖືກລົບລ້າງ. ຄວາມລົ້ມເຫຼວຂອງ Driver ສາມາດຖືກລົບລ້າງພຽງແຕ່ໂດຍການເຊື່ອມຕໍ່ກັບການສະຫນອງພະລັງງານແລະການນໍາໃຊ້ຄືນໃຫມ່.
ການຕິດຕັ້ງ ບັນທຶກ	ຂະຫນາດຂອງໄດເວີ: 86x55x20.5mm, pitch ການຕິດຕັ້ງຂອງຮູ: 79mm. ການຕິດຕັ້ງທັງແນວນອນແລະແນວຕັ້ງສາມາດເລືອກໄດ້ (ການຕິດຕັ້ງແນວຕັ້ງແມ່ນແນະນໍາ). ໄດເວີຈະຖືກຕິດຕັ້ງຢ່າງໃກ້ຊິດກັບຕູ້ໂລຫະສໍາລັບການກະຈາຍຄວາມຮ້ອນ.

ການຕັ້ງຄ່າພາລາມິເຕີ

ຄວາມແມ່ນຍໍາຂອງ subdivision, dynamic ແລະເຄິ່ງຫນຶ່ງ / ເຕັມປະຈຸບັນສາມາດຖືກກໍານົດສໍາລັບ MC425E Driver ຜ່ານ 6-bit dial switch ດັ່ງຕໍ່ໄປນີ້:

ການຕັ້ງຄ່າປະຈຸບັນເຮັດວຽກ

Output ສູງສຸດ ປະຈຸບັນ	SW1	SW2	SW3
0.5A	ສຸດ	ສຸດ	ສຸດ
0.7A	ປິດ	ສຸດ	ສຸດ
1.0A	ສຸດ	ປິດ	ສຸດ
1.3A	ປິດ	ປິດ	ສຸດ
1.6A	ສຸດ	ສຸດ	ປິດ
1.9A	ປິດ	ສຸດ	ປິດ
2.2A	ສຸດ	ປິດ	ປິດ
2.5A	ປິດ	ປິດ	ປິດ

ຂະໜາດການຕິດຕັ້ງ (ຫົວໜ່ວຍ: mm)

ການຕັ້ງຄ່າຍ່ອຍຂອງ Microstep

ຂັ້ນຕອນ/ການປະຕິວັດ	SW5	SW6
400	ສຸດ	ສຸດ
1600	ປິດ	ສຸດ
3200	ສຸດ	ປິດ
6400	ປິດ	ປິດ
