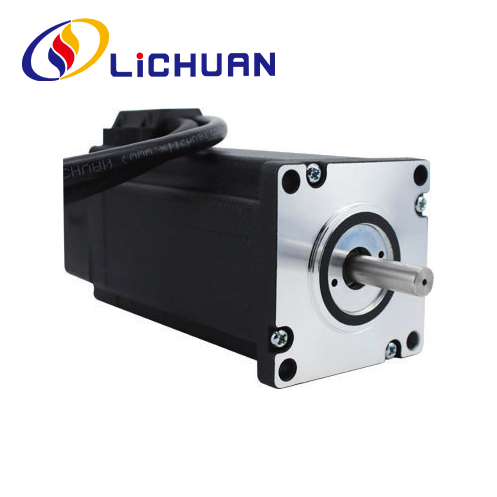

ຄຸນະພາບລາຄາຖືກ 60 Series 2 Phase Nema 24 Closed Loop Stepper Motor In Stock. LICHUAN®ແມ່ນ 60 Series 2 Phase Nema 24 Closed Loop Stepper Motor ຜູ້ຜະລິດແລະຜູ້ສະຫນອງໃນປະເທດຈີນ.
ລາຍການ | ຂໍ້ມູນສະເພາະ |
ຄວາມຖືກຕ້ອງຂອງມຸມ | ±5% (ຂັ້ນຕອນເຕັມ) |
ຄວາມຕ້ານທານ ຄວາມຖືກຕ້ອງ | ±10%(20℃) |
ຄວາມຖືກຕ້ອງຂອງ inductance | ±20%(1KHz) |
ອຸນຫະພູມເພີ່ມຂຶ້ນ | ສູງສຸດ 80C (ຈັດອັນດັບ ປັດຈຸບັນ, ເປີດ 2 ເຟດ ເປີດ) |
ອຸນຫະພູມສະພາບແວດລ້ອມ | -20℃~*50℃ |
Insulation Resistance | 100MQmin 500VDC |
ຄວາມແຮງຂອງ Dielectric | 500V AC 1 ນາທີ |
ອະນຸຍາດ Radial Load | ສູງສຸດ 0.02 ມມ. (450ກຣັມ) |
ອະນຸຍາດ Thrust Load | ສູງສຸດ 0.08 ມມ. (450ກຣັມ) |
Radial Max Load | 75N (20mm ຈາກ ໜ້າແປນ ) |
Shaft Max Load | 15 ນ |
ຂໍ້ມູນດ້ານວິຊາການ | |||||||
ຊຸດ | ຂັ້ນຕອນ ມຸມ(') |
ຄວາມຍາວ (ມມ) |
ຖື ແຮງບິດ (N.m) | ໄລຍະ ປັດຈຸບັນ(A) |
ພືດຫມູນວຽນ inertia (g.cm²) |
ນ້ຳໜັກ (kg) | ຕົວເຂົ້າລະຫັດ ຄວາມລະອຽດ (PPR) |
LC60H265 | 1.8 | 90 | 2.0 | 4.0 | 560 | 1.0 | 1000 |
LC60H278 | 1.8 | 104 | 2.3 | 4.0 | 570 | 1.1 | 1000 |
LC60H286 | 1.8 | 108 | 2.8 | 4.5 | 620 | 1.45 | 1000 |
LC60H2102 | 1.8 | 126 | 4.5 | 5.0 | 1000 | 1.87 | 1000 |
LC60H2112 | 1.8 | 137 | 4.8 | 5.8 | 1200 | 2.1 | 1000 |
LC60H2127 | 1.8 | 152 | 5.5 | 5.8 | 1370 | 2.45 | 1000 |
ຫມາຍເຫດ: ມໍເຕີ 60 ຊຸດທີ່ມີຮູ 50x50 ມມແມ່ນມີຢູ່. ກະລຸນາຢືນຢັນ ກັບຜູ້ຂາຍກ່ຽວກັບໂຫມດມໍເຕີ !!
ຕົວແບບ | ເພົາ ເສັ້ນຜ່າສູນກາງ(ມມ) |
ເພົາ ສ່ວນຂະຫຍາຍ(ມມ) |
ເພົາ ຄວາມຍາວ(ມມ) |
LC60H265 | φ8 ຫຼືφ10 | D-cut 0.5x15 | 25 |
LC60H278 | φ8 ຫຼືφ10 | D-cut 0.5x15 | 25 |
LC60H286 | φ8 ຫຼືφ10 | D-cut 0.5x15 | 25 ຫຼື 31 |
LC60H2102 | φ8 ຫຼືφ10 | D-cut 0.5x15 | 25 ຫຼື 31 |
LC60H2112 | φ8 ຫຼືφ10 | D-cut 0.5 x 15 | 25 |
LC60H2127 | φ8 ຫຼືφ10 | ປຸ່ມກົດ 3x16 | 35 |
ສີສາຍໄຟມໍເຕີ
ຄໍານິຍາມຂອງຕົວເຂົ້າລະຫັດ ສີນຳ
1 | ສີເຫຼືອງ | EB+ |
2 | ສີຂຽວ | EB- |
3 | ສີດໍາ | EA+ |
4 | ສີຟ້າ | EA- |
5 | ສີແດງ | +5VCC |
6 | ສີຂາວ | EGND |
1.Phases ຈະຖືກເຊື່ອມຕໍ່ຢ່າງຖືກຕ້ອງໃນຂະນະທີ່ເຊື່ອມຕໍ່ມໍເຕີແລະໄດເວີ.
2. ການຜະລິດຄວາມຮ້ອນຂອງມໍເຕີທີ່ເຫັນໄດ້ຊັດເຈນອາດຈະເກີດຂື້ນພາຍໃຕ້ເງື່ອນໄຂການຂັບຂີ່ທີ່ແຕກຕ່າງກັນ. ອຸນຫະພູມຫນ້າດິນຂອງມໍເຕີແມ່ນອະນຸຍາດໃຫ້ເກີນ 85 ℃ໃນລະຫວ່າງການປະຕິບັດງານ.
3.Motor ຕ້ອງໄດ້ຮັບການ positioned ໂດຍ rabbet ການຕິດຕັ້ງເທິງ
ການປົກຫຸ້ມຂອງຫນ້າຂອງ motor, ເອົາໃຈໃສ່ຈະໄດ້ຮັບການຈ່າຍຄ່າຄວາມຜິດພາດ
ການຈັບຄູ່, ແລະຄວາມເຂັ້ມຂົ້ນລະຫວ່າງ shaft motor
ແລະການໂຫຼດຈະຖືກຄວບຄຸມຢ່າງເຂັ້ມງວດ.
