Micro 2 Phase Stepper Driver Mini

ຄຸນນະພາບຈີນມືອາຊີບ Micro 2 Phase Stepper Driver Mini ຜູ້ຜະລິດແລະຜູ້ສະຫນອງ. LICHUAN®ແມ່ນຜູ້ຜະລິດແລະຜູ້ສະຫນອງ Micro 2 Phase Stepper Driver Mini ໃນປະເທດຈີນ.

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

ຊື້ສ່ວນຫຼຸດ Micro 2 Phase Stepper Driver Mini ຕົວຢ່າງຟຣີທີ່ຜະລິດໃນປະເທດຈີນ. LICHUAN®ແມ່ນຜູ້ຜະລິດແລະຜູ້ສະຫນອງ Micro 2 Phase Stepper Driver Mini ໃນປະເທດຈີນ.

ການແນະນໍາຜະລິດຕະພັນ

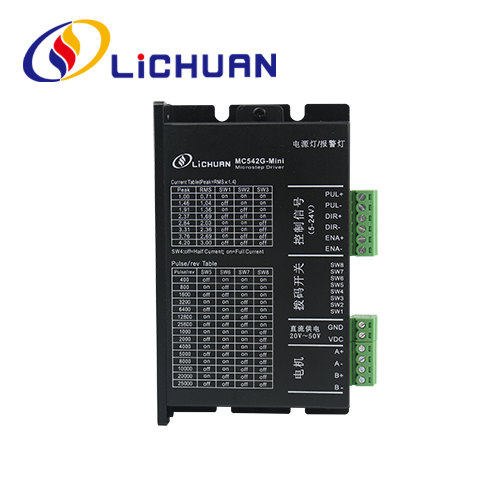

MC542-Mini ເປັນ 57 ຂັ້ນຕອນໄດດິຈິຕອລທີ່ພັດທະນາໂດຍອີງໃສ່ຊິບ ARM ທີ່ມີປະສິດທິພາບສູງ ແລະໃຊ້ພະລັງງານຕໍ່າ. ມັນຖືກສະຫນອງດ້ວຍຕົວຄວບຄຸມອັດສະລິຍະທີ່ມີ PID ພາລາມິເຕີການທໍາງານຂອງການຄວບຄຸມຕົນເອງ, ດັ່ງນັ້ນຕົວກໍານົດການທີ່ເຫມາະສົມທີ່ສຸດສາມາດຜະລິດອັດຕະໂນມັດສໍາລັບມໍເຕີທີ່ແຕກຕ່າງກັນໂດຍບໍ່ມີກົດລະບຽບຄູ່ມື, ເຮັດໃຫ້ການປະຕິບັດການເຮັດວຽກຂອງມໍເຕີທີ່ດີທີ່ສຸດ. ສິ່ງລົບກວນ motor ຂອງຂັບນີ້ແມ່ນຕ່ໍາຫຼາຍ. ໄດເວີສາມາດຈັບຄູ່ສໍາລັບ 2 ໄລຍະ Nema23 ເປີດ loop stepper motor.

ລັກສະນະການເຮັດວຽກ

● ໄລຍະການປ້ອນຂໍ້ມູນແຮງດັນ: DC20V~50V
● ສູງສຸດ. ກະແສໄຟຟ້າສູງສຸດ: 4.2A
● ຊ່ວງຍ່ອຍ: 400 ~ 25600ppr
● ຮູບແບບກຳມະຈອນ: ກຳມະຈອນ + ທິດທາງ (ສາມາດປັບແຕ່ງໄດ້ສອງກຳມະຈອນ)
● ແຮງດັນໄຟຟ້າ: 5V-24V (3.3V customizable)
● ຄວາມຖີ່ຂອງການຕອບສະໜອງ: 0 ~ 200KHz
● Motorparameterself-regulation
● Provided with overvoltage, overcurrent and tracking error and out-of-tolerance protection functions, etc.

MC425Emini ຄຸນນະສົມບັດ

● ຊ່ວງແຮງດັນ: DC18V～36V
● ກະແສໄຟຟ້າສູງສຸດ: 2.5A
● ໄລຍະການແບ່ງຍ່ອຍ: 400～6400ppr
● Pulse form: ກໍາມະຈອນ + ທິດທາງ
● ຄວາມຖີ່ຂອງການຕອບສະໜອງ Impulse: 0～200KHz
● ພາລາມິເຕີມໍເຕີຟັງຊັນປັບອັດຕະໂນມັດດ້ວຍຫນ້າທີ່ປ້ອງກັນເຊັ່ນ: over voltage, over current, ຕິດຕາມຄວາມຜິດພາດອອກຈາກຄວາມທົນທານ, ແລະອື່ນໆ.
● ລາຍລະອຽດເພີ່ມເຕີມ Pls ກວດສອບຄູ່ມືການຂັບລົດກ່ຽວກັບ "ດາວໂຫລດ" ລາຍການ.

ສະພາບແວດລ້ອມການດໍາເນີນງານແລະຕົວກໍານົດການ

●ສະພາບແວດລ້ອມການດໍາເນີນງານແລະຕົວກໍານົດການ
● ອຸນຫະພູມເກັບຮັກສາ: -20°C~65°C
● ອຸນຫະພູມໃຊ້ງານ: 0°C~50°C
● ຄວາມຊຸ່ມຊື້ນ: 40 ~ 90%RH (ໂດຍບໍ່ມີການ condensation)
● ຄວາມຖີ່ຂອງການສັ່ນສະເທືອນ: < 0.5G (4.9m/s2), 10~60 Hz (ບໍ່ຕໍ່ເນື່ອງ).
●ສະຖານທີ່ທີ່ມີຂີ້ຝຸ່ນ, ຮອຍເປື້ອນຂອງນ້ໍາມັນ, ທາດອາຍຜິດທີ່ກັດກ່ອນ, ຄວາມຊຸ່ມຊື່ນສູງ ແລະການສັ່ນສະເທືອນຄວນຫຼີກເວັ້ນ. ຄວນຫ້າມບໍ່ໃຫ້ມີທາດອາຍແກັສທີ່ເຜົາໄໝ້ໄດ້ ແລະຂີ້ຝຸ່ນທີ່ນຳມາໃຊ້ໄດ້

ຄໍາຮ້ອງສະຫມັກຕົ້ນຕໍ

ເຫມາະສໍາລັບອຸປະກອນອັດຕະໂນມັດແລະເຄື່ອງມືໃນຂົງເຂດການຄວບຄຸມການເຄື່ອນໄຫວຕ່າງໆເຊັ່ນ: ການປຸງແຕ່ງແລະການກວດສອບເອເລັກໂຕຣນິກ, ການຫຸ້ມຫໍ່ semiconductor, ການຕັດ laser ແລະການເຊື່ອມໂລຫະ, laser phototypesetting, ເຄື່ອງຈັກການຫຸ້ມຫໍ່, ເຄື່ອງ engraving, ເຄື່ອງຫມາຍ, ເຄື່ອງຕັດ, plotters ເຄື່ອງແຕ່ງກາຍ, ຂະຫນາດກາງ CNC ເຄື່ອງເຄື່ອງມືແລະອັດຕະໂນມັດ. ອຸປະກອນປະກອບ

ຕົວກໍານົດການດ້ານວິຊາການ

● ໄລຍະການປ້ອນຂໍ້ມູນ: DC20V～50v
● ກະແສໄຟຟ້າສູງສຸດ: 4.2A
● ໄລຍະການແບ່ງຍ່ອຍ: 200～25600ppr
● ຮູບແບບກໍາມະຈອນ: pulse +direction
● ຄວາມຖີ່ຂອງການຕອບໂຕ້ Impulse: 0～200KHz
● ພາຣາມິເຕີມໍເຕີຟັງຊັນປັບອັດຕະໂນມັດ
● ດ້ວຍ overcurrent, overvoltage ແລະຫນ້າທີ່ປ້ອງກັນອື່ນໆ.

ຕົວກໍານົດການດ້ານສິ່ງແວດລ້ອມ

● ອຸນຫະພູມເກັບຮັກສາ: -20° ℃ ~ 65 ℃
●ອຸນຫະພູມປະຕິບັດງານ: 0 ℃ ~ 50 ℃
● ຄວາມຊຸ່ມຊື້ນ: 40～90%RH(ບໍ່ condensing)
● ຄວາມຖີ່ຂອງການສັ່ນສະເທືອນ: ໜ້ອຍກວ່າ 0.5G(4.9m/s2)10Hz~55Hz (ບໍ່ຕໍ່ເນື່ອງ)
● ຫຼີກລ່ຽງຂີ້ຝຸ່ນ, ຮອຍເປື້ອນຂອງນ້ຳມັນ, ແກັສທີ່ກັດກ່ອນ, ສະຖານທີ່ທີ່ມີຄວາມຊຸ່ມຊື່ນຫຼາຍເກີນໄປ ແລະ ການສັ່ນສະເທືອນແຮງເກີນໄປ, ແລະຫ້າມ ອາຍແກັສໄວໄຟແລະຂີ້ຝຸ່ນການນໍາໃຊ້

ຄຳອະທິບາຍຟັງຊັນ Drive

ຟັງຊັນຂັບ	ຄໍາແນະນໍາ
Microstep ການຕັ້ງຄ່າຍ່ອຍ	15 microstep subdivisions ສາມາດຖືກກໍານົດສໍາລັບ Driver ຜ່ານ 4 dial switches SW5 ~ SW8.The Driver ຈະຖືກຢຸດໃນຂະນະທີ່ຕັ້ງ subdivision. ເບິ່ງຄໍາແນະນໍາກະດານໄດເວີສໍາລັບການຕັ້ງຄ່າຍ່ອຍ microstep.
ການຕັ້ງຄ່າປະຈຸບັນຜົນຜະລິດ	ສາມາດຕັ້ງກະແສໄຟຟ້າໄດ້ 8 ອັນສຳລັບ Driver ຜ່ານ 3 ປຸ່ມກົດ SW1~SW3. ເບິ່ງຄຳແນະນຳໄດເວີສຳລັບການຕັ້ງຄ່າປັດຈຸບັນອອກ.
ຟັງຊັນເຄິ່ງໄຫຼອັດຕະໂນມັດ	ຟັງຊັນເຄິ່ງປະຈຸບັນອັດຕະໂນມັດສາມາດຕັ້ງຄ່າໄດ້ສໍາລັບ Driver ຜ່ານສະວິດ SW4. OFF ຫມາຍຄວາມວ່າປະຈຸບັນ quiescent ຖືກຕັ້ງເປັນເຄິ່ງຫນຶ່ງຂອງ ປະຈຸບັນປະຕິບັດງານ; ON ຫມາຍຄວາມວ່າປັດຈຸບັນ quiescent ແລະ dynamic ປັດຈຸບັນແມ່ນຄືກັນ. SW4 ຈະຖືກຕັ້ງເປັນ OFF ສໍາລັບການນໍາໃຊ້ທົ່ວໄປເພື່ອຫຼຸດຜ່ອນການຜະລິດຄວາມຮ້ອນຂອງມໍເຕີແລະໄດເວີແລະປັບປຸງຄວາມຫນ້າເຊື່ອຖື. ປະມານ 0.3s ຫຼັງຈາກຢຸດລົດໄຟກໍາມະຈອນ, ປະຈຸບັນຈະ ອັດຕະໂນມັດຫຼຸດລົງ 50% (ມູນຄ່າຕົວຈິງ 55%) ແລະທາງທິດສະດີ, ການຜະລິດຄວາມຮ້ອນຈະຫຼຸດລົງ 65%.
ການໂຕ້ຕອບສັນຍານ	PUL+ ແລະ PUL- ເປັນຈຸດບວກ ແລະລົບຂອງການຄວບຄຸມສັນຍານກໍາມະຈອນ; DIR+ ແລະ DIR- ແມ່ນຈຸດເຊື່ອມຕໍ່ທາງບວກ ແລະທາງລົບຂອງສັນຍານທິດທາງ, ENA+ ແລະ ENA- ແມ່ນຈຸດເຊື່ອມຕໍ່ທາງບວກ ແລະທາງລົບຂອງສັນຍານເປີດ.
ການໂຕ້ຕອບມໍເຕີ	A+ ແລະ A- ເຊື່ອມຕໍ່ກັບປາຍທາງບວກແລະລົບຂອງໄລຍະ A win ding ຂອງ stepper motor; B+ ແລະ B- ເຊື່ອມຕໍ່ກັບ terminals ບວກແລະລົບ, ເມື່ອ A ແລະ B ໄລຍະ windings ຖືກສະຫຼັບ, ທິດທາງ motor ຈະຖືກປີ້ນກັບກັນ;
ຕົວເຊື່ອມຕໍ່ພະລັງງານ	ການສະຫນອງພະລັງງານ DC, ໄລຍະແຮງດັນ input: 20V ~ 50VDC, ແຮງດັນການດໍາເນີນງານ 36VDC ແມ່ນແນະນໍາ, ການສະຫນອງພະລັງງານຈະສູງກວ່າ 100W.
ແສງຕົວຊີ້ວັດ	ມີໄຟຊີ້ບອກສີຂຽວ 1 ອັນ ແລະໄຟຊີ້ບອກສີແດງ 1 ອັນຢູ່ Driver. ສີຂຽວແມ່ນໄຟຊີ້ບອກພະລັງງານ, ມັນຈະສະຫວ່າງໃນເວລາທີ່ Driver ເຊື່ອມຕໍ່ກັບການສະຫນອງພະລັງງານ; ສີແດງແມ່ນໄຟຊີ້ບອກຄວາມລົ້ມເຫຼວ, ມັນຈະສະຫວ່າງໃນເວລາທີ່ແຮງດັນເກີນຫຼືຄວາມລົ້ມເຫຼວຂອງປະຈຸບັນເກີດຂຶ້ນ. ຕົວຊີ້ວັດສີແດງປິດລົງຫຼັງຈາກຄວາມລົ້ມເຫຼວຖືກລົບລ້າງ. ຄວາມລົ້ມເຫຼວຂອງ Driver ສາມາດຖືກລົບລ້າງພຽງແຕ່ໂດຍການເຊື່ອມຕໍ່ກັບການສະຫນອງພະລັງງານແລະການນໍາໃຊ້ຄືນໃຫມ່.
ການຕິດຕັ້ງ ບັນທຶກ	ຂະຫນາດຂອງໄດເວີ: 116x69.2x26.5mm, pitch ການຕິດຕັ້ງຂອງຮູ: 109mm. ການຕິດຕັ້ງທັງແນວນອນແລະແນວຕັ້ງສາມາດເລືອກໄດ້ (ການຕິດຕັ້ງແນວຕັ້ງແມ່ນແນະນໍາ). ໄດເວີຈະຖືກຕິດຕັ້ງຢ່າງໃກ້ຊິດກັບຕູ້ໂລຫະສໍາລັບການກະຈາຍຄວາມຮ້ອນ.

ການຕັ້ງຄ່າພາລາມິເຕີ

ຄວາມແມ່ນຍໍາຂອງ subdivision, dynamic ແລະເຄິ່ງຫນຶ່ງ / ເຕັມປະຈຸບັນສາມາດຖືກກໍານົດສໍາລັບ MC542-Mini Driver ຜ່ານ 8-bit dial switch ດັ່ງຕໍ່ໄປນີ້:

ການຕັ້ງຄ່າປະຈຸບັນເຮັດວຽກ

Output ສູງສຸດ ປະຈຸບັນ	ຜົນຜະລິດສະເລ່ຍປັດຈຸບັນ	SW1	SW2	SW3
1.0A	0.71A	ສຸດ	ສຸດ	ສຸດ
1.46A	1.04A	ປິດ	ສຸດ	ສຸດ
1.91A	1.36A	ສຸດ	ປິດ	ສຸດ
2.37A	1.69A	ປິດ	ປິດ	ສຸດ
2.84A	2.03A	ສຸດ	ສຸດ	ປິດ
3.31A	2.36A	ປິດ	ສຸດ	ປິດ
3.76A	2.69A	ສຸດ	ປິດ	ປິດ
4.2A	3.0A	ປິດ	ປິດ	ປິດ

ຂະໜາດການຕິດຕັ້ງ (ຫົວໜ່ວຍ: mm)

ການຕັ້ງຄ່າລະດັບຄວາມໄວ

ຂັ້ນຕອນ/ການປະຕິວັດ	SW5	SW6	SW7	SW8
ຄ່າເລີ່ມຕົ້ນ	ສຸດ	ສຸດ	ສຸດ	ສຸດ
400	ປິດ	ສຸດ	ສຸດ	ສຸດ
800	ສຸດ	ປິດ	ສຸດ	ສຸດ
1600	ປິດ	ປິດ	ສຸດ	ສຸດ
3200	ສຸດ	ສຸດ	ປິດ	ສຸດ
6400	ປິດ	ສຸດ	ປິດ	ສຸດ
12800	ສຸດ	ປິດ	ປິດ	ສຸດ
25600	ປິດ	ປິດ	ປິດ	ສຸດ
1000	ສຸດ	ສຸດ	ສຸດ	ປິດ
2000	ປິດ	ສຸດ	ສຸດ	ປິດ
4000	ສຸດ	ປິດ	ສຸດ	ປິດ
5000	ປິດ	ປິດ	ສຸດ	ປິດ
8000	ສຸດ	ສຸດ	ປິດ	ປິດ
10000	ປິດ	ສຸດ	ປິດ	ປິດ
20000	ສຸດ	ປິດ	ປິດ	ປິດ
25000	ປິດ	ປິດ	ປິດ	ປິດ
